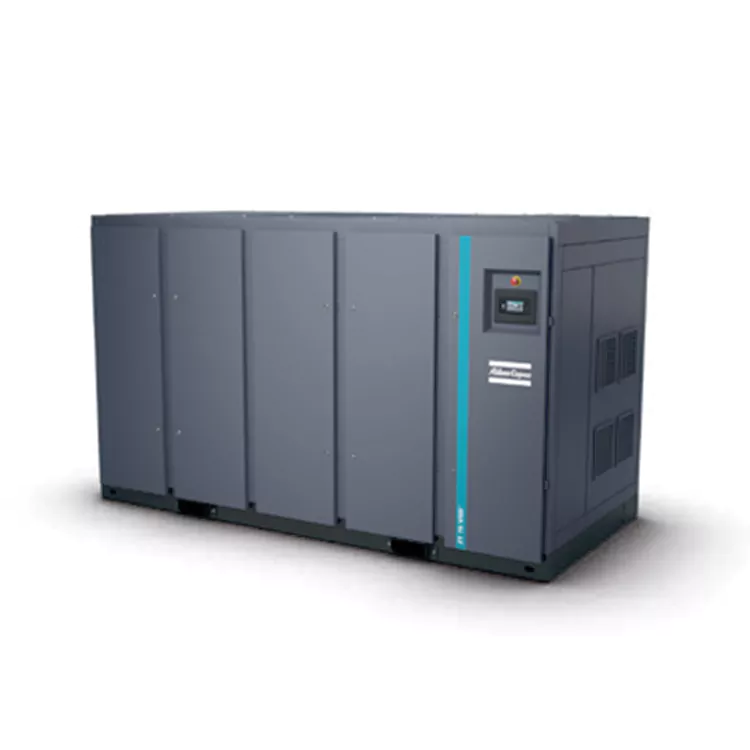

Oljefri skruvluftkompressor

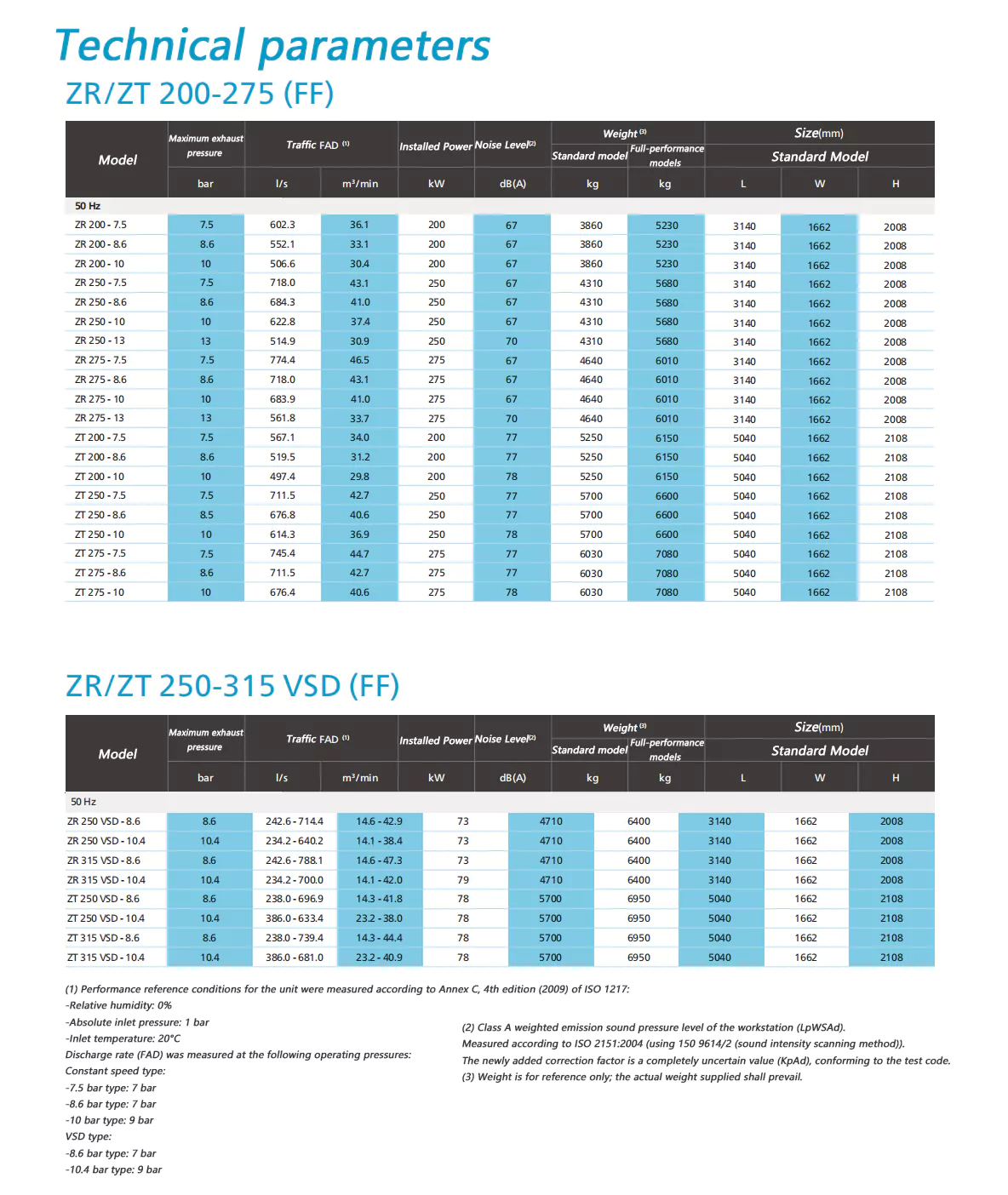

Kärnparametrar

Deplacement: 4,2-148,5 m³/min

Effekt: 55-900kw

Industristandard

Oljefri luft används i ett brett spektrum av industrier där luftkvaliteten är avgörande för slutprodukter och produktionsprocesser, inklusive mat och dryck, läkemedel, petrokemi, halvledare och elektronik, medicin, bilmålning och textilier. I dessa krävande applikationer kan även små oljeföroreningar leda till kostsamma stillestånd eller produktskador.

Pionjär inom oljefri luftteknik

Under de senaste 60 åren har Atlas Copco varit dedikerade till forskning och utveckling av oljefri skruvluftkompressorteknologi, och lanserat ett flertal oljefria luftkompressorer och fläktar för att ge kunderna ren luft. Genom kontinuerlig forskning och utveckling har Atlas Copco återigen uppnått en ny milstolpe och blivit den första tillverkaren av luftkompressorer som framgångsrikt uppnått KLASS 0-certifiering.

Eliminera risker

För att möta sina kunders stränga krav gav Atlas Copco den välkända testorganisationen TÚV i uppdrag att testa sina oljefria kompressorer och fläktar. TÚV använde rigorösa testmetoder, undersökte alla möjliga former av olja över ett brett temperatur- och tryckområde, och fann inga spår av olja i det utgående luftflödet.

Mogen Z oljefri skruvteknik, ZR vattenkylda modeller

①Premium oljefritt kompressorhuvud

• Unik tätningsdesign av Z-typ säkerställer ren, högkvalitativ oljefri tryckluft.

• Atlas Copcos förstklassiga rotorbeläggning säkerställer hög effektivitet och hållbarhet.

• Kyljacka.

②Avancerad Elektronikon®-enhetsstyrenhet

• Styr både den oljefria skruvluftkompressorn och torktumlaren samtidigt genom ett integrerat kontrollsystem.

• Ger övergripande övervakning av systemets prestandastatus via proaktiva underhållsinstruktioner, felalarm och säkerhetsavstängningsfunktioner.

• Flera visningsspråk tillgängliga.

• Speciellt utformad för anslutning till ES-systemets horisontella styrning,

integrerad med standardseriekommunikationsprotokoll.

③ Lägg till/avlastningsventil

• Ingen extern lufttillförsel krävs.

• Mekaniskt förreglade inlopps- och avluftningsventiler.

• Extremt låg avlastningseffekt.

④Högeffektiv kylare och vattenavskiljare

• Korrosionsbeständigt rörbunt av rostfritt stål.

• Mycket tillförlitlig robotsvetsning; läckagefri.

• Stjärnformade aluminiumflänsar för ökad värmeväxlingsarea.

• Labyrintdesignad vattenavskiljare separerar effektivt kondensat från tryckluft.

⑤Högeffektiv motor + VSD

• TEFC IP55-motor förhindrar inträngning av damm och kemikalier.

• Kontinuerlig drift under hårda omgivningstemperaturer.

• Direkt energibesparing på upp till 35 % med motor med variabel frekvensomriktare (VSD).

• Justerbart flödesintervall från 30 % till 100 %.

Den luftkylda ZT-modellen har en heltäckande och enastående design.

①Använder AGMA A5/DIN Grade 5-växlar

• Lång livslängd

• Låg transmissionsförlust, vilket minskar buller och vibrationer.

②Premium oljefri kompressorrotor

• Premium oljefri skruvkompressor levererar högkvalitativ luft.

• Överlägsen rotorbeläggning och kylmantel säkerställer kompressorns totala effektivitet.

③ Överlägsna rotorlager

• Bibehåll hög stabilitet under olika belastningsförhållanden.

• Lätt anpassa till belastningsvariationer.

④Högeffektiv luftkylare

• Rostfri förkylare med kylfläns.

• Överlägsen värmeväxlingsprestanda.

• Lätt att rengöra.

• Lågljud, lågenergi radiell kylfläkt.

⑤Integrerad VSD

• Direkt energibesparing på upp till 35 % med hjälp av en motor med variabel frekvensdrift (VSD).

• Betydligt minskade lossningsförluster.

• Ingen ventilering, vilket förhindrar att tryckluft slösas ut i atmosfären.

• Justeringsområde för flödeshastighet på 30 % till 100 %.

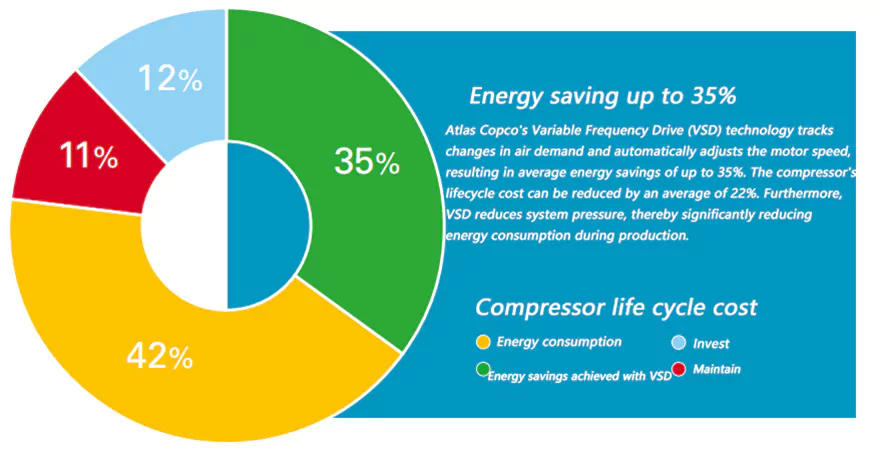

Variable Frequency Drive (VSD): Minska energikostnaderna

Energiförbrukningen står för över 80 % av den totala livscykelkostnaden för en oljefri skruvluftkompressor. Dessutom står el som används i tryckluftsproduktion för över 40 % av en fabriks totala elkostnader. För att minska energikostnaderna var Atlas Copco banbrytande för Variable Frequency Drive-teknik (VSD) inom tryckluftsindustrin. VSD sparar inte bara betydande mängder energi utan skyddar även miljön för kommande generationer. Tack vare kontinuerliga investeringar i denna teknik kan Atlas Copco erbjuda det bredaste utbudet av integrerade VSD-kompressorer på marknaden.

De unika egenskaperna hos Atlas Copcos integrerade VSD

1. Elektronikon* styr samtidigt kompressorn och den integrerade växelriktaren, vilket säkerställer säker drift.

2. VSD erbjuder flexibelt tryckval från 4-10 bar, vilket minskar elkostnaderna.

3. Specialdesignad växelriktare och motor (med skyddade lager) ger hög effektivitet över hela varvtalsområdet.

4. Motorn är speciellt konstruerad för låghastighetsdrift, med hänsyn till kylbehoven för både motorn och kompressorn vid låga hastigheter.

5. Alla Atlas Copco VSD-kompressorer är certifierade och licensierade. Kompressordrift påverkar inte extern utrustning och vice versa.

6. Förstärkta mekaniska komponenter säkerställer att driftshastighetsintervallet för nyckelkomponenter kontrolleras under kritiska vibrationsnivåer.

7. Den högeffektiva växelriktaren som är inbyggd i det elektriska styrskåpet säkerställer stabil kompressordrift i omgivningstemperaturer upp till 50°C/122°F (standarddriftstemperatur upp till 40°C/104°F).

8. Det finns inget "hastighetsfönster" som ökar energiförbrukningen eller påverkar nettotryckstabiliteten; kompressorns justeringsområde för gasflöde är så lågt som 75 %.

9. Rörledningstryckfluktuationer bör hållas inom 0,10 bar (1,5 psi).

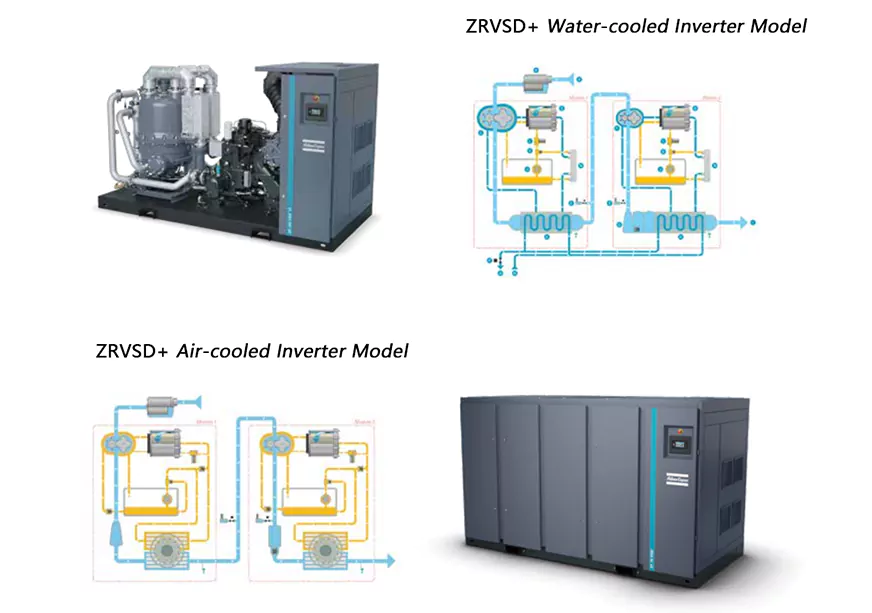

Atlas Copco ZVSD+ Dual Permanent Magnet Inverter Drive

• Oljefri skruvluftkompressor använder en ny generation högeffektiva kompressorhuvuden för att förbättra kompressionseffektiviteten.

• Vart och ett av högtrycks- och lågtryckskompressorhuvudena är utrustade med en IP66 högeffektiv permanentmagnet variabel frekvensmotor (IE5), som justerar hastigheten i realtid enligt förändringar i tryckluftsbehovet, vilket sparar energi och förbättrar effektiviteten.

• Pålitliga oljesmorda lager.

• Atlas Copcos specialdesignade frekvensomvandlare möjliggör frekvensjustering med hög flödeshastighet mellan 20 % och 100 %.

• Kompakt design sparar installationsutrymme.
