Lågtrycks oljefri skruvluftkompressor

Produktfördelar

Underhållsfritt drivsystem

• Underhållsfri, helt innesluten, förhindrar att damm och skräp kommer in

• Lågtrycks oljefri skruvluftkompressor är lämplig för tuffa miljöer

• Högeffektiv växeldrift, utan effektivitetsförlust av kopplingar

• Den maximala driftstemperaturen för standardmodellen är 46˚C och för högtemperaturmodellen är den 55˚C

Ultraeffektiv motor

• Motoreffektivitetsklass IE4

• Skyddsklass IP55, isoleringsklass F, temperaturstegringsklass B

• Den icke-drivna änden har fettsmorda underhållsfria lager

•  Lämplig för kontinuerlig drift i tuffa miljöer

Kraftigt roterande oljefilter

• Filtrera effektivt föroreningar i oljan för att förlänga livslängden på delar

•Oljefiltret är försett med en bypassventil

Oberoende superstor designad oljekylare och efterkylare

•Den låga temperaturen vid rotorns utlopp säkerställer oljans långa livslängd

•Den inbyggda mekaniska ångvattenavskiljaren kan ta bort nästan 100 % av kondensatvattnet

•Den avspänningsavlastande designen eliminerar termisk chock i värmeväxlaren

Elektronikon® pekskärmskontroll

•Fjärrkontroll, larmutgång, underhålls- och serviceplaner och nätverksdiagnos är alla tillgängliga

•Inbyggd Smartlink fjärrdiagnos maximerar luftkompressorsystemets prestanda och uppnår energibesparing

•Diagnos av flera kompressorer (2,4 och 6 enheter i gemensam styrning är valfria)

•Tungt luftintagsfilter

•Lågtrycks oljefri skruvluftkompressor kan ta bort 99,9 % av grovt partikeldamm, vilket förbättrar skyddet av kompressorkomponenter

• Extremt lång livslängd

Atlas GL 37-75 har enastående effektivitet, utmärkt tryckluftskvalitet, låg energiförbrukning under stabila gasanvändningsförhållanden och intelligenta egenskaper som säkerställer effektivitet och tillförlitlighet. Elektronikon"-pekkontrollern har antagits, med fjärrdiagnos och optimeringsförslag i realtid från SMARTLINK, samt OPCUA för integration i produktionssystem.

Tekniska parametrar för Atlas GL 37-75

Specifikationsmåtten för Atlas GL 37-75

Huvudparametrar

Enhetens prestandaparametrar mäts i enlighet med ISO1217, Annex C och 2009

Arbetsstations ljudtrycksnivåtest: LpWSA (ref 20 μPa) dB(A)(fel: 3dB(A))

Ljudnivån mäts i enlighet med ISO2151 och ISO9614 standarder

FAD mäts vid följande arbetstryck: 5 bar för 5,5 bar modellen

Referensdriftsförhållanden: Absolut insugstryck: 1 bar

Luftintagstemperatur: 20°C

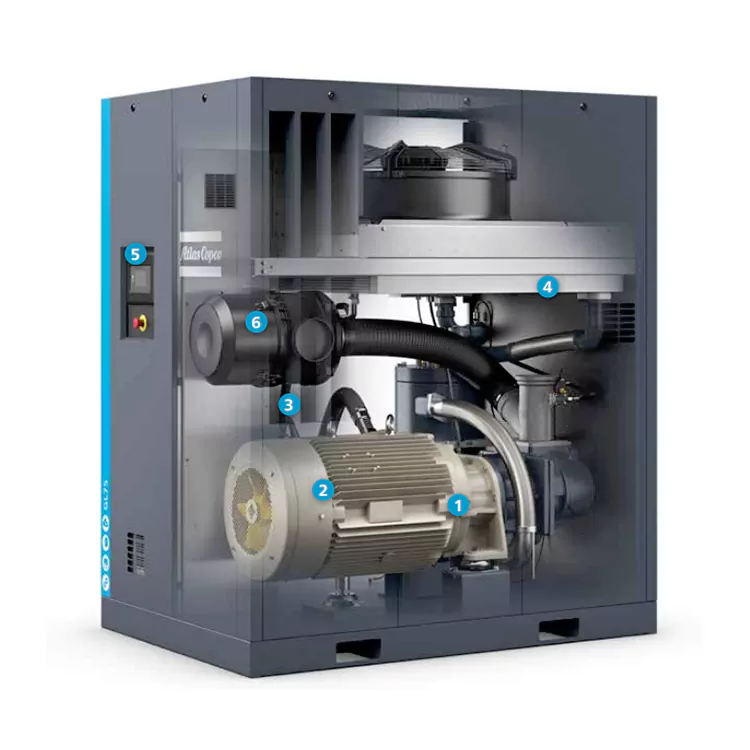

Huvudstrukturen för Atlas GL 37-75 luftkompressor

1. Huvudenhetssektion: Den inkluderar insugningsventil, avgasventil, transmissionssystem etc., som används för att uppnå luftintag, kompression och avgas.

2. Hjälpsystem: inklusive smörjoljesystemet, kylvattensystemet, elektriskt styrsystem, etc., används för att säkerställa normal drift av luftkompressorn.

Arbetsprocessen för Atlas GL 37-75 luftkompressor

1. Startsteg: När strömbrytaren trycks in startar det elektroniska styrsystemet automatiskt luftkompressorns smörjsystem och kylvattensystem. Samtidigt öppnas insugningsventilen och luft kommer in i huvudenhetens inre.

2. Kompressionssteg: När skruvrotorn roterar utsätts luften inuti huvudenheten för kompressionskraften och trycket ökar gradvis. Vid denna tidpunkt stängs avgasventilen för att förhindra att den komprimerade gasen strömmar tillbaka.

3. Avgassteg: När det inställda tryckvärdet uppnåtts kommer det elektroniska styrsystemet automatiskt att aktivera avgasventilen för att tömma den komprimerade gasen. Samtidigt är insugningsventilen stängd och lågtrycks oljefria skruvluftkompressorn går in i tillståndet att vänta på nästa start.

4. Avstängningssteg: När det är nödvändigt att stoppa driften av luftkompressorn, tryck på avstängningsknappen. Det elektroniska styrsystemet kommer att stänga av smörjsystemet och kylvattensystemet och gradvis stänga inloppsventilen och avgasventilen. Till slut slutade luftkompressorn att fungera helt.

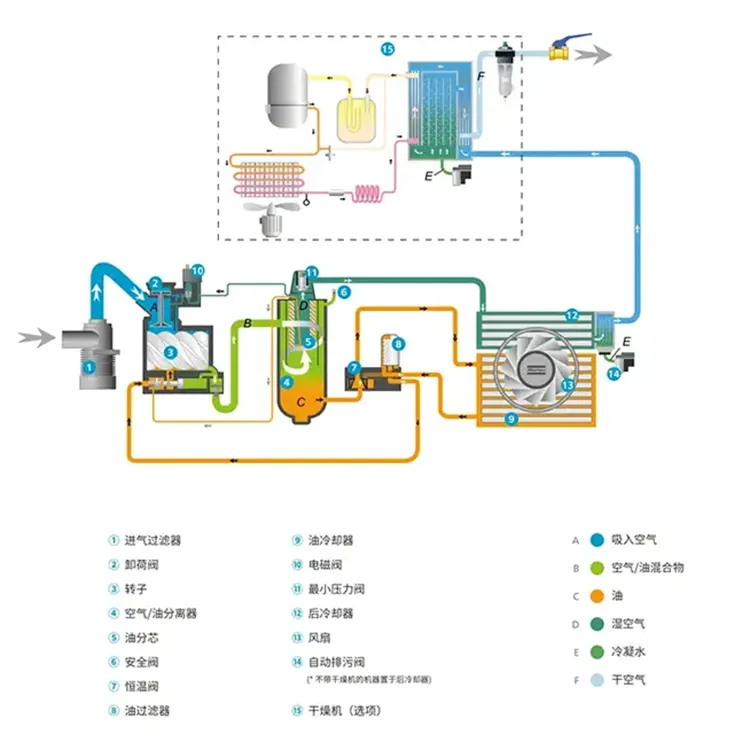

Atlas GL 37-75 luftkompressor arbetsflödesschema
