Produktbeskrivning

Maximera utrymmeseffektiviteten genom att beställa en integrerad oljeinsprutad skruvkompressor i grossistledet från DECHUAN. Layouten med full funktion inkluderar en integrerad torktumlare med 5°C daggpunktstryck, som levererar torr, ren luft som skyddar nedströmsverktyg från rostskador.

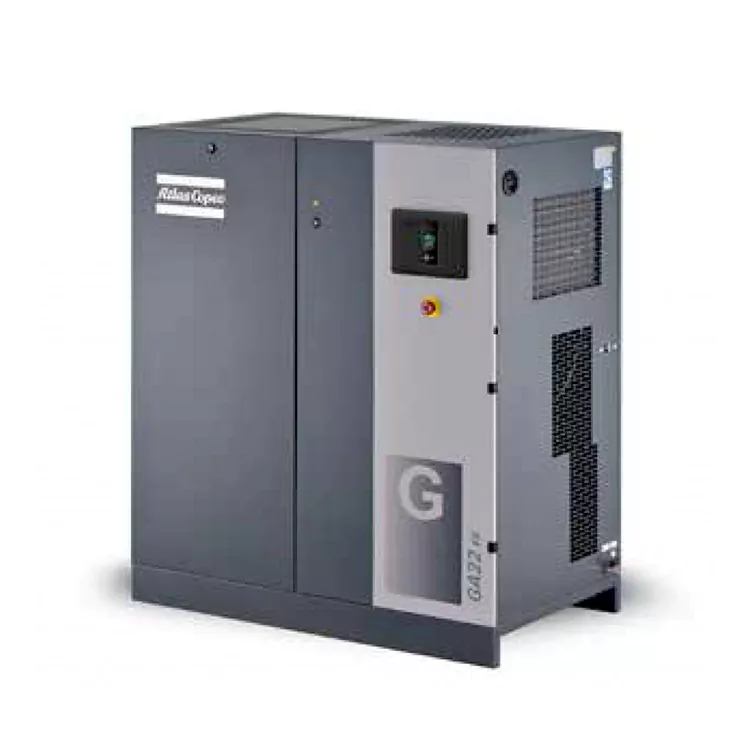

Integrated Oil-Injected Screw Compressor

Varför slösa tid på att köpa separata torktumlare, filter och tankar?

I traditionella luftinstallationer kommer komponenterna separat, vilket kräver omfattande golvyta och komplexa sammankopplade rörledningar. Denna flerfogade metod introducerar ofta flödesmotstånd och potentiella luftläckagevägar. Produkten löser denna komplexitet genom att inrymma skruvelementet, luftbehållaren, den högeffektiva oljeseparatorn och kylmedelsfukttorken i ett enda ljudisolerat skåp.

Denna kompakta design minimerar ditt fotavtryck och eliminerar extern rörledning. Placera helt enkelt enheten på verkstadsgolvet, anslut din huvudsakliga elförsörjning och luftutloppsgrenrör, så har din anläggning omedelbar tillgång till sval, torr, högren tryckluft.

Integrated Oil-Injected Screw Compressor

Att lösa rumsliga och installationsflaskhalsar i moderna verkstäder

Att installera ett traditionellt tryckluftssystem kräver att flera separata komponenter kopplas samman – inklusive kompressorn, luftlagringstankar, cykeltorkar och fina oljefilter – med hjälp av ett omfattande nätverk av fältrör. Denna layout tar inte bara upp stora mängder värdefull verkstadsgolvyta utan ökar också risken för luftläckor vid varje gängad anslutning, vilket orsakar systemtrycksfall och tvingar dig att anlita dyra lokala rörmontörer för installationen.

Kompressorn löser dessa rumsliga och installationsproblem helt. Genom att placera all nödvändig luftbehandlingsutrustning på en enda kompakt ram, minskar detta nyckelfärdiga system installationsarbetskostnaderna med upp till 70 %. Den anländer till din anläggning med fullt kablage, rörledningar och förbeställda, vilket innebär att ditt team helt enkelt behöver ansluta huvudkraftledningen och utloppsröret för att börja leverera ren, torr, högkvalitativ tryckluft till din produktionslinje.

Tekniska parametrar

Våra integrerade enheter av den integrerade oljeinjicerade skruvkompressorn är konstruerade för kontinuerlig drift och kombinerar tunga komponenter med ett mycket kompakt fotavtryck:

GA-seriens tekniska parametrar

Modell	Max arbetstryck bar(e)	Max arbetstryck psi	FAD Flöde l/s	FAD Flöde m³/min	FAD Flöde cfm	Motoreffekt kW	Motoreffekt hk	Ljudnivå dB(A)	Vikt Standard kg	Vikt Standard lbs	Vikt Fullpresterande kg	Vikt Fullpresterande lbs	Uttagsstorlek
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Enhetens prestandaparametrar testade i enlighet med ISO 1217, Ed.3, Annex C-1996. Ljudnivån överensstämmer med ISO 2151 / Pneurop / CagiPN8NTC2

Referenstestvillkor:

· Absolut inloppstryck: 1 bar

· Luftinloppstemperatur: 20°C Tryckdaggpunkt för inbyggd torktumlare för GA 11-26: 5°C

FAD-flöde mätt under drifttryck under:

· 7,5 bars modeller testade vid 7 bar

· 8,5 bars modeller testade vid 8 bar

· 10,5 bars modeller testade vid 10 bar

· 13 bars modeller testade vid 12,5 bar

GA11/15/18/22/26*/30 Datatabell för modeller för integrerade torktumlare

Modell	Max arbetstryck-Standard bar(e)	Max arbetstryck-standard psig	Max arbetstryck-full prestanda bar(e)	Max arbetstryck-full prestanda psig	FAD Flöde l/s	FAD Flöde m³/min	FAD Flöde cfm	Motoreffekt kW	Motoreffekt hk	Ljudnivå dB(A)	Vikt Standard kg	Vikt Fullpresterande kg	Uttagsstorlek
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Enhetens prestandaparametrar testade i enlighet med ISO 1217, Ed.3, Annex C-1996 Ljudnivån överensstämmer med ISO 2151 / Pneurop / CagiPN8NTC2

Referenstestvillkor:

· Absolut inloppstryck: 1 bar

· Luftinloppstemperatur: 20°C Tryckdaggpunkt för inbyggd torktumlare för GA 11*-30: 2°C ~ 3°C

FAD-flöde mätt under drifttryck under:

· 7,5 bars modeller testade vid 7 bar

· 8,5 bars modeller testade vid 8 bar

· 10,5 bars modeller testade vid 10 bar

· 13 bars modeller testade vid 12,5 bar

Beprövad strukturell fördel: Inga kostsamma installationskrav

Integrated Oil-Injected Screw Compressor

Att investera i en integrerad oljeinsprutad skruvkompressor från DECHUAN förenklar uppgraderingar av din anläggning. Standard flerkomponentsystem kräver dedikerade betongdynor, omfattande kopparrör och oberoende elektriska fallanslutningar för varje hårdvara.

DECHUAN-systemet är helt förkopplat och förkopplat på vår fabrik, vilket minskar installationstiden från dagar till timmar. Den har en kraftig, vibrationsisolerad basplatta som kan placeras på vilket plant industribetonggolv som helst utan ankarbultar eller specialfundament.

Vanliga frågor om teknisk upphandling

F: Ökar den integrerade torkmodulen i skruvkompressorn de totala energikostnaderna?

S: Vår smarta kontroller koordinerar torktumlarens drift med kompressorns belastningstillstånd. Under lägre produktionsperioder skalar torktumlaren sin kyleffekt för att matcha den minskade luftvolymen, vilket förhindrar onödig energiförbrukning.

F: Hur fungerar den inbyggda förlustfria elektroniska dräneringsventilen?

S: Till skillnad från billiga tidsinställda solenoidavlopp som blåser in värdefull tryckluft i avloppsledningen med några minuters mellanrum, använder det elektroniska avloppet i den integrerade oljeinjicerade skruvkompressorn en intern vätskenivåsensor. Den öppnas endast när kondensatbehållaren är full, vilket släpper ut ackumulerat vatten utan att slösa systemets lufttryck.

F: Är det lätt att byta filter i en så kompakt skåpdesign?

S: Ja, kapslingen har hissdörrar med snabbkoppling som ger full tillgång till alla förbrukningsvaror. Oljeavskiljaren, luftfilterelementet och inline aktiva kolblock är placerade för snabbt och enkelt underhåll.
