Kyld lufttork

Beskriv: Atlas Copco F6-400 kyltork

Atlas Copcos kyllufttorkare av F-typ använder en tre-i-ett värmeväxlare som kombinerar luft/luft, luft/köldmedium och vattenavskiljare. Detta tar effektivt bort det flytande vattnet som separerats efter kylning och förkyler den komprimerade luften, vilket förbättrar värmeväxlingseffektiviteten.

Varför är det nödvändigt med torr tryckluft?

Tryckluft betjänar många olika industriområden. Det måste vara rent och torrt överallt, i varje ögonblick. Rå tryckluft har fasta, flytande och gasformiga föroreningar. Dessa ämnen kan skada ditt luftsystem och färdiga produkter. Fukt är en viktig del av obehandlad luft. Det kan orsaka problem som rost i rörledningen, tidigt slitage av pneumatiska verktyg och produktförstöring.

1. Undvika riskerna med fukt

När luften omkring oss komprimeras ökar koncentrationen av vattenånga och partiklar i den kraftigt. Till exempel komprimeras den omgivande luften inomhus till 7bar (e)/100 psig, vilket ökar ånghalten eller fuktigheten med cirka 8 gånger, och kyls sedan för att bilda flytande vatten. Mängden vatten beror på den specifika applikationen. Tryckluft kan faktiskt innehålla tre former av vatten: flytande vatten, vattendimma (dimma) och ånga (gas). Därför är det extremt viktigt att effektivt avlägsna fukt från tryckluften.

2. Fukt i luften kan orsaka

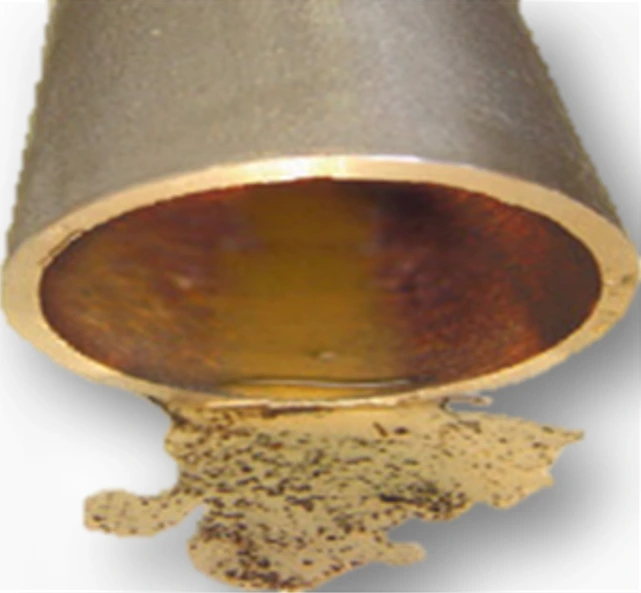

− Korrosion av tryckluftsrör.

− Skador och fel på pneumatisk utrustning.

− Rörkorrosion, vilket leder till tryckluftsläckor.

- Dålig beläggningskvalitet leder till en försämring av den elektrostatiska sprutprocessen.

- Minskad slutproduktkvalitet.

3. Dehydreringsprincipen för kyltorkar

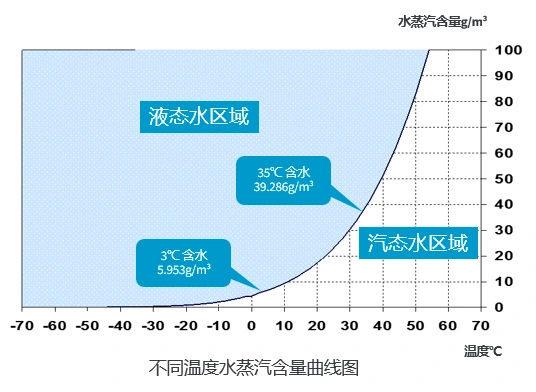

Figuren visar luft håller olika mängder vattenånga vid olika temperaturer. Luften svalnar och dess vattenångnivå sjunker också. Kurvan har punkter som markerar mättade vattenånganivåer. Temperaturen för var och en av dessa punkter är daggpunkten. En lägre daggpunkt innebär mindre vattenånga i tryckluften. Kylda lufttorkare använder denna fysiska regel. De låter tryckluft byta värme med köldmedium. Denna åtgärd sänker tryckluftens temperatur. Den kylda luftens vattenånga förvandlas till flytande vatten. Denna vätska dräneras ut ur systemet. Till exempel är halten av mättad vattenånga i tryckluft vid 35℃ 39,286 g/m³. Efter värmeväxling med kylmediet och kylning till 3 ℃ är halten mättad vattenånga 5,953 g/m³. Skillnaden på 33,333 g/m³ anger mängden vatten som avlägsnats efter kylning och uttorkning av frystorken. Det vill säga, efter att den komprimerade luften passerat genom frystorken, avlägsnas cirka 85 % av fukten, vilket säkerställer att torkning av tryckluften uppfyller produktionsprocesskraven.

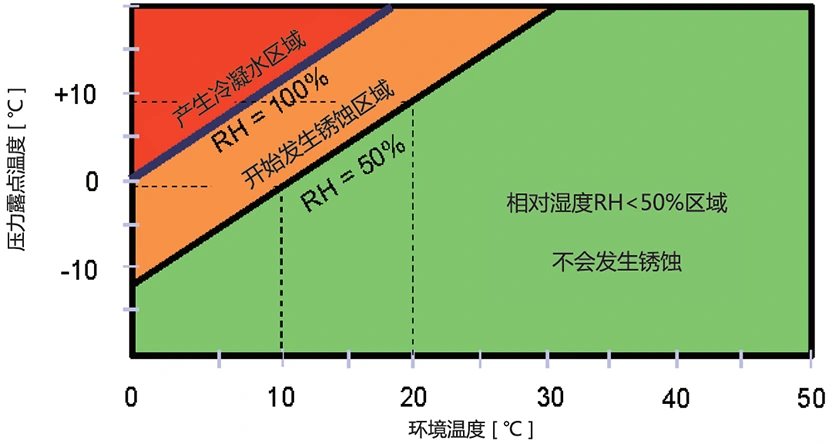

Ytterligare analys visar att kylning av tryckluft endast förvandlar vattenånga till flytande vatten. Det delar sedan bort detta flytande vatten från den komprimerade luften. Dålig dränering låter flytande vatten strömma tillbaka in i nedströmsrör med tryckluften. Det önskade vattenavskiljningsresultatet kommer inte att uppnås på detta sätt. Kondenserad tryckluft har 100 % relativ luftfuktighet. Luftens temperatur måste stiga för att sänka denna luftfuktighet. Utan den temperaturökningen kommer vattenånga i den komprimerade luften fortfarande att äta bort på rör och luftdrivna verktyg. Tryckluftens relativa luftfuktighet sjunker när den värms upp. Kyld, kondenserad och avvattnad tryckluft behöver en temperaturhöjning. Detta sänker luftfuktigheten till under 50 %.

Atlas Copcos kyllufttorkare av F-typ använder en tre-i-ett värmeväxlare som kombinerar luft/luft, luft/köldmedium och vattenavskiljare. Detta tar effektivt bort flytande vatten som separerats efter kylning och förkyler den komprimerade luften, vilket förbättrar värmeväxlingseffektiviteten. Samtidigt värmer den den uttorkade tryckluften till en temperatur som är 10°C lägre än inloppstemperaturen, vilket säkerställer att den relativa luftfuktigheten i tryckluften efter behandling är under 50 %, vilket förhindrar korrosion och uppnår den verkliga uttorkningseffekten av en kylluftstork.

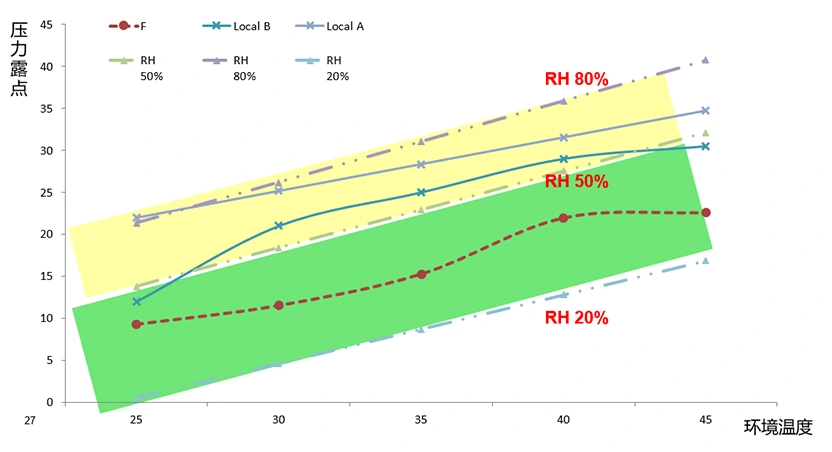

Som visas i mätdata nedan, med ett inloppstryck för tryckluft på 7 Bar, en inloppstemperatur på 35°C, en tryckdaggpunkt på 7°C och en slutlig avgastemperatur på 25°C, är luftens relativa fuktighet 30 %, vilket effektivt förhindrar korrosion av rörledningar och luftanvändande utrustning.

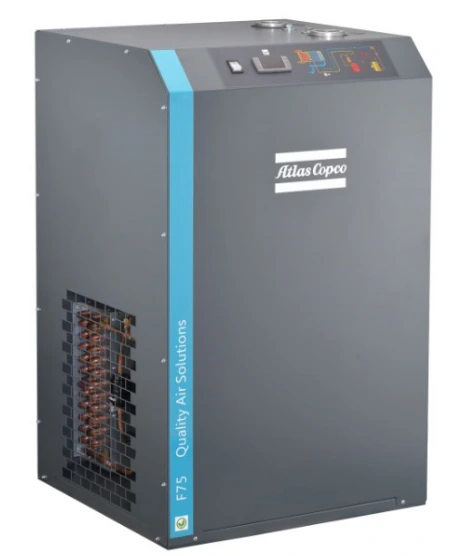

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 och F400)

Standardtillförselomfattning: F6-400 är en luftkyld kyld tryckluftstork. Torkenheten inkluderar alla interna rörledningar, kopplingar och elsystem. Den består av en direktdriven, högpresterande kylkompressor, en helt sluten luftkyld motor och smörj-, kyl- och konditioneringssystem.

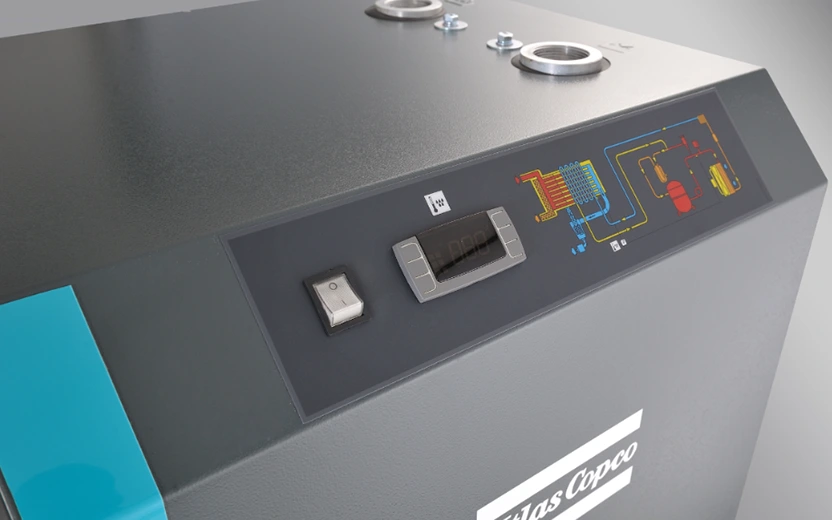

Torktumlaren är inrymd i ett ljudisolerat hölje. Frontpanelen har en datorkontrollmodul med en start/stopp-knapp och en daggpunktsdisplay.

Designad för extrema driftsförhållanden

F6-400 är designad för kontinuerlig drift under de mest extrema förhållanden. Alla roterande delar är helt inneslutna, vilket förhindrar kontaminering och säkerställer långsiktig och tillförlitlig drift. Torkens kylsystem är speciellt utformat för att fungera bra i omgivningstemperaturer upp till 45°C/113°F.

Komponentbeskrivning:

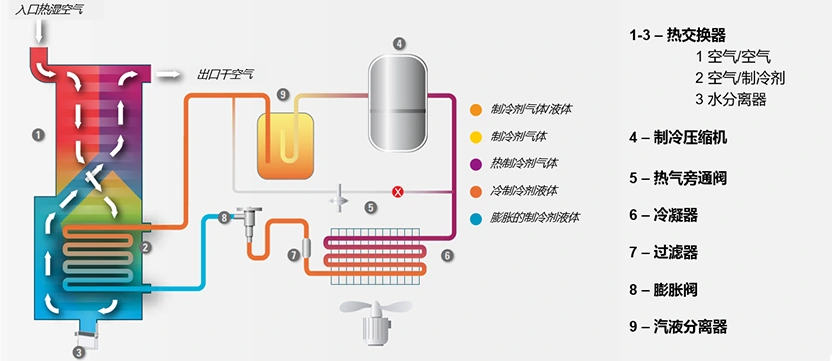

Schematiskt diagram för Atlas Copco kyltork
